AJUSTE DE DISEÑO A INTERCAMBIADORES DE CALOR E-302 Y E-303
CLIENTE: SORC INGENIERÍA
Fecha de Inicio: 16/06/2025.
Fecha de Entrega: 02/07/2025.
Metodología SCRUM: Rev. 1: 02/07/2025
Alcance del Servicio:
Resumen ejecutivo:
SEDIMA CORP realiza la validación del cambio de material y especificación de la tubería principal de 24" para fabricación de los equipos principales de intercambio de calor y la respectiva reorientación de las boquillas de acuerdo a los lineamientos estipulados por el Piping del proyecto, y además, realizará el ajuste al diseño de las salidas como brazos de extensión con refuerzo integral tipo PAD del mismo material y espesor de la tubería principal de 24", tanto para el intercambiador de calor Gas–Gas (E-302), como para el intercambiador de calor Gas–Agua/Glicol (E-303), considerados en el proyecto de “Ampliación CPF María Conchita”.
"Las soluciones de SEDIMA CORP han impulsado la excelencia de nuestros clientes. Nuestro compromiso con la calidad es único, excepcional y genuino".
Los resultados de la actualización son:

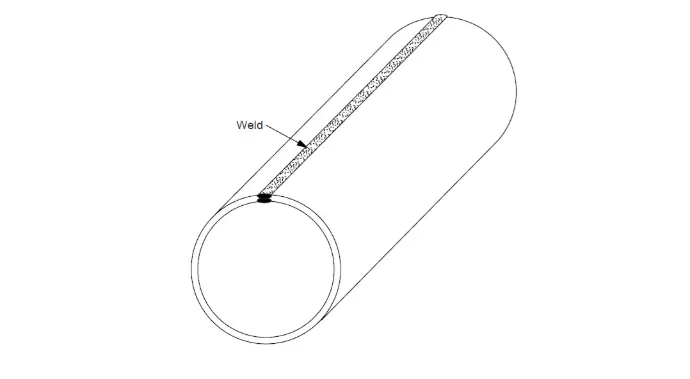

Tubería 24" API 5L X60 (e=0.750")
Se actualiza el Piping class del proyecto para validar que la nueva propuesta de la tubería, cumple con ASME B31.3, garantizando efectivamente su función a cabalidad.

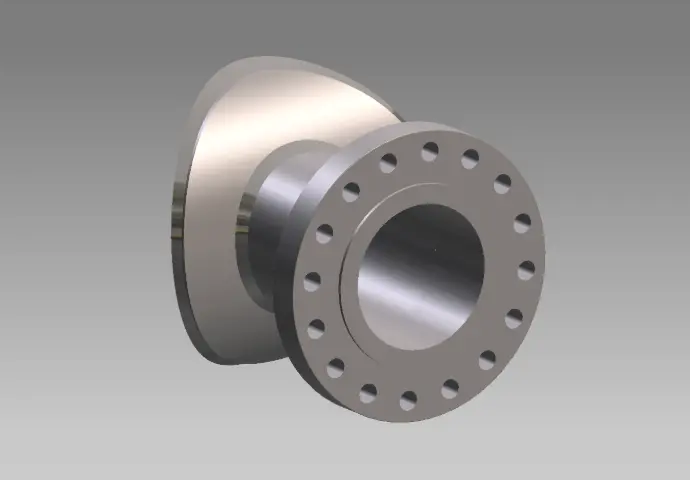

Brazo de extensión con PAD de refuerzo
Se diseña PAD de refuerzo para extensión de salida en tubería, cumpliendo con ASME Section VIII, Div I.

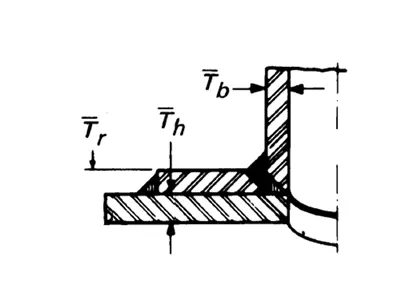

Geometría de Refuerzo
Se valida el diseño geométrico del refuerzo con los materiales disponibles para cada junta, cumpliendo recomendaciones de ASME Section VIII, Div I.

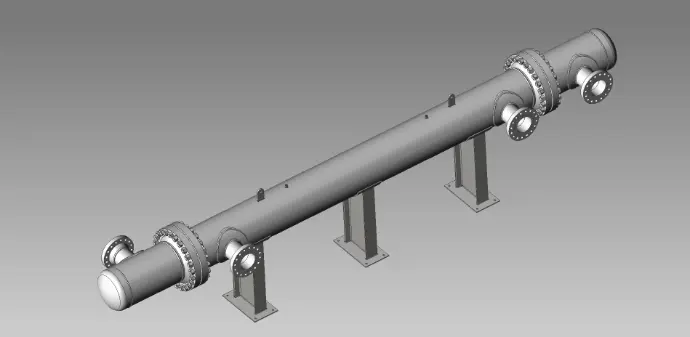

Intercambiador de calor Gas - Gas: E-302.
- Listado general de documentos
- Informe técnico E-302
- Hoja de datos E-302
- Memoria de Cálculo: Derivaciones
- Piping Class
- Plano: Isométrico, planta y perfil
- Plano: Listado de materiales
- Plano: Detalle de Ensamble Coraza
- Plano: Detalle Espejo y bafles
- Plano: Detalle Cartucho de tubos
- Plano: Soportes
- Plano: Juntas soldadas
- Modelo 3D (dwfx)
- Listado de Materiales

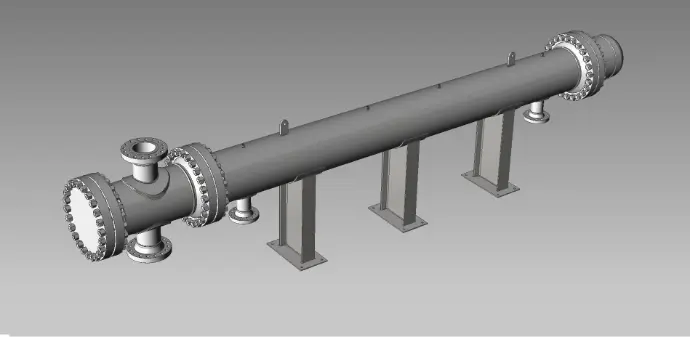

Intercambiador de calor Gas - Agua/Glicol: E-303.
- Listado general de documentos
- Informe técnico E-303
- Hoja de datos E-303
- Memoria de Cálculo: Derivaciones
- Piping Class
- Plano: Isométrico, planta y perfil
- Plano: Listado de materiales
- Plano: Detalle de Ensamble Coraza
- Plano: Detalle Espejo y bafles
- Plano: Detalle Cartucho de tubos
- Plano: Detalle Placa divisoria
- Plano: Soportes
- Plano: Juntas soldadas
- Modelo 3D (dwfx)
- Listado de Materiales
Documentación integral del proyecto
Pulse a continuación para lograr la descarga integral de la documentación en un archivo comprimido .zip, que incluirá la debida organización de los archivos editables y no editables de presentación del proyecto.
Descargar documentos Rev.1 E-302
