GASODUCTO DE CONEXIÓN
LA BELLEZA - VIM 1
Estimación de Costos de Ingeniería y Construcción.
Objetivo: Desarrollar una estrategia competitiva para estimar el costo de la ingeniería y la construcción del gasoducto de conexión desde el campo La Belleza (Bloque VIM 1), hasta el Sistema de Distribución de Gases del Caribe o al Gasoducto Ballena – Barrancabermeja.
Planteamiento de la Solución:
Fase I:
Compresor: Reciprocante en E1
Potencia: 1500-1800 Hp
Tamaño de Gasoducto: 8"

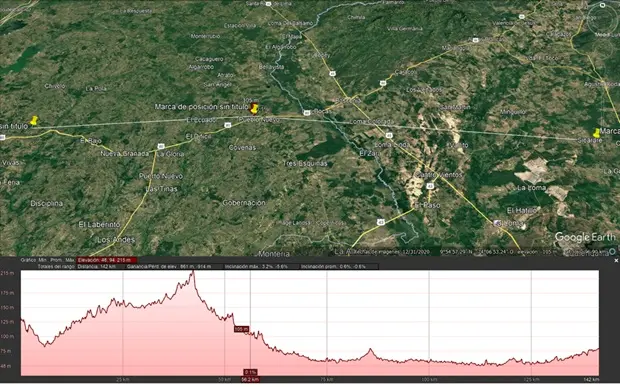

Longitud: 60 Km
Seccionamiento: 1 Válvula (VS1)
Adecuación en Estación Pueblo Nuevo
FASE I + FASE II:
El proyecto en vista completa, cuenta con los siguientes elementos principales:
1. Gasoducto de 150 km Aprox, con Tubería de 8" API 5L X 42, SCH STD comercial en el tamaño recomendado por los cálculos y modelos hidráulicos del sistema optimizado por la ingeniería.
2. Tres (3) Estaciones de Moto compresión reciprocante (E1, E2, y E3), con integración de protecciones funcionales, conexiones de acoplamiento al sistema de transporte (Trampas) y punto de transferencia de custodia en E1.
3. Dos (2) Válvulas de seccionamiento (VS1 y VS2) para seguridad, protección del gasoducto y cumplimiento taxativo de las exigencias de la norma B31.8.
4. Una estación de entrega con transferencia de custodia y recibo final de marrano (E4).
Datos de Entrada.
Entendimiento Comercial.
